antennen diversity chip

[Biker_wda]

kann mir jemand beschreiben, wo beim Buffalo WHR G54S & beim WHR-HP-G54 der besagte chip zu finden ist??? bilder wären da ne feine sache.
ich danke euch schonmal für die mühen.

[4huf]

Sorry, hab vergessen aus die PM zu antworten.
Für alle desalb hier :

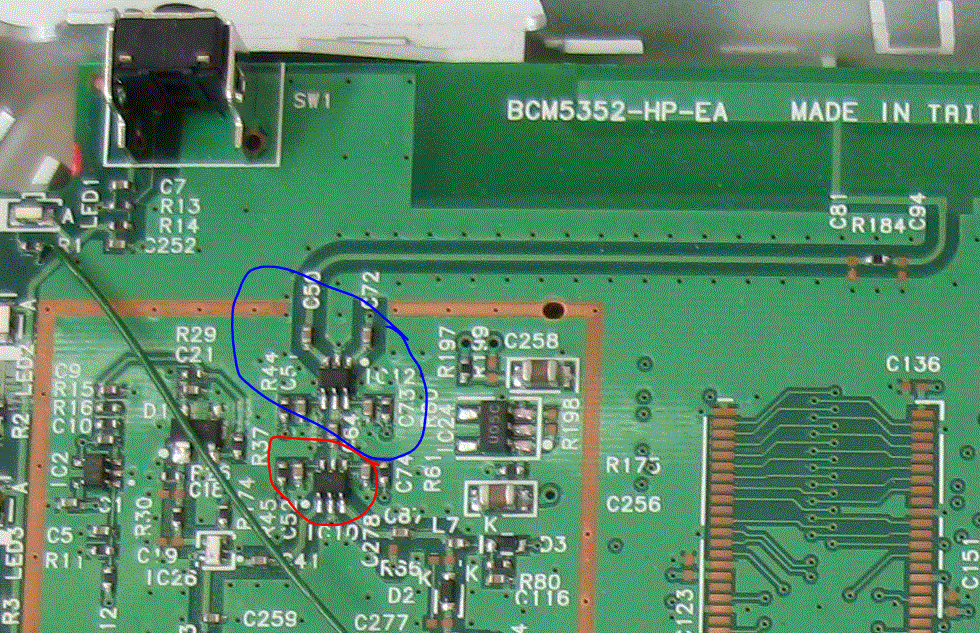

Den Switch findest Du relativ einfach : vom der Coax-Buchse geht eine Leitung zu einem Kondensator, dann weiter zu einem
keinen schwarzen Chip mit 6 Beinen (Bild : blauer Kreis).
Den gleichen Chip findest man kurz daneben noch mal (Bild : roter Kreis).
Der erst erste schaltet die beiden Antennen ( intern/extern ) um.
Den kann man auslöten und dann eine Brücke einlöten.
Die Brücke muss von dem mittleren Anschluss der nicht an Masse liegt zu dem Anschluss
der zur Antennenbuchse geht gelötet werden.

Der 2. Switch kann auch kaputt gehen, vor allem wenn der andere schon überbückt ist.
Der ist aber für die Umschaltung Senden/Empfangen zuständig !

Das Bild ist von einem whr-hp-g54.

[Biker_wda]

sehr schön, ich danke dir. werd das übers WE mal in angriff nehmen & dann vergleichen. wünsch euch allen noch ein schönes WE.

grüße aus westsachsen.
